Z661H-800LB型高温气动闸阀锻钢体

气动锻钢闸阀Z661H


一、Z661H-800LB型高温气动闸阀产品简介:

Z661H-800LB型气动焊接闸阀适用于各种轻重工业及楼宇管道。应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

Z661H-800LB型气动焊接闸阀是配上气动执行机构,借助压缩空气驱动来控制闸阀,阀芯采用楔形结构平行式结构组成,适用于气体、液体输送管道的紧急切断和排放。承插焊接闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。只适用于全开和全关,不允许作调节和节流。Z661H气动焊接闸阀性能可靠、操作切换和维修方便,已被石油、化工、海运等部门广泛用于对各类介质控制。



二、Z661H-800LB型高温气动闸阀产品特点:

1、气动闸阀配有气动执行机构和手动机构。

2、闸阀执行器采用双层气缸结构,它与单气缸式气动闸阀相比,提升力增大了一倍。

3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病。

4、具备缓冲机构,能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时也能避免闸板卡死的现象。


三、Z661H-800LB型高温气动闸阀零部件材料表:

阀体、阀盖、阀板锻钢A105\F304\F316
阀体及闸板的密封面合金钢
阀杆不锈钢
双头螺栓35号钢
气缸20号无缝钢管
活塞铸铝合金
手动螺母青铜
密封圈缠绕式金属石墨垫片
活塞环及轴环耐油橡胶○型圈
填料函石墨石棉绳

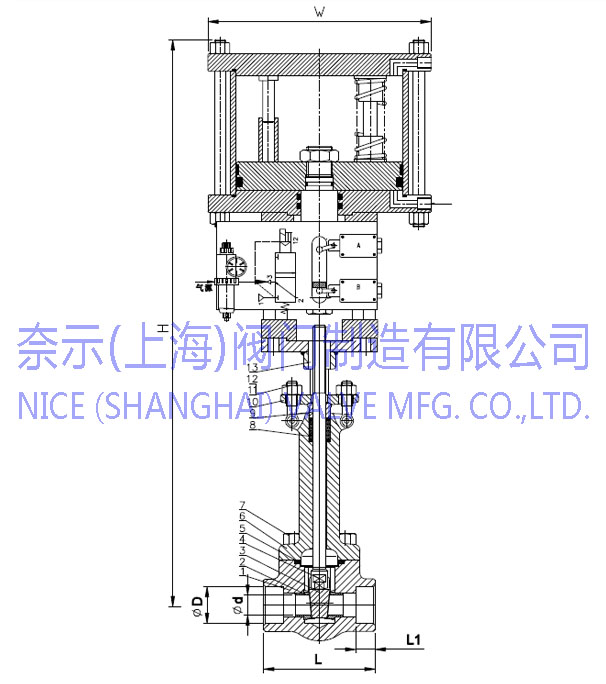

 四、Z661H-800LB型高温气动闸阀结构:

气动锻钢闸阀Z661H结构
